Ölands Krisradiosystem – radiosamband över hela Öland.

Detta är webbversionen av de instruktioner som finns i pärmen i varje radiolåda – därför behöver man absolut inte kunna allt detta utantill. Dessutom vill vi gärna understryka, att alla grundfunktioner i handhavandet är helt oförändrade. Nytt är också, att allt material nu finns tillgängligt för nedladdning.

Materialet består av flera delar, såsom: (klicka på punkterna för att hoppa till resp avsnitt)

• Kunskap om handhavande av radiostation Ericsson C700.
• Kunskap om sambandsmetodik (administration och fraseologi).
• Kännedom om uppbyggnad av radioinfrastruktur (repeaternätet).
• Kännedom om eventuell användning av selektivanrop.
• Orientering om allmänt handhavande av SvxLink och repeatrarna på Öland.
• Överkurs: Styrning av SvxLink från radiolådorna.

Nedladdning.

• Utbildningsbildspel (som pdf).

Repeaternätet (för kännedom).

Radiosamband över hela Öland.

Ölands Radioamatörer driver tre relästationer (repeatrar), som tillsammans täcker hela Öland.

Repeatrarna är försedda med batterier, för att möjliggöra drift – även vid elbortfall. Vi förfogar även över portabelt elverk, för laddning av batterier vid längre avbrott. Det finns även planer på att komplettera med solpaneler, för laddning av batterierna.

Repeatrarna fungerar inbördes helt oberoende av mobilnät och/eller Internet. De kan dessutom fungera helt autonomt, dvs oberoende av varandra.

Sammankopplade autonoma repeatrar.

Normalt samsänds all trafik över våra tre repeatrar. Starta repeatern som vanligt med 1750, och när du börjar sända så hörs du över hela Öland. Repeatrarna använder analog radio på 70cm för sammankopplingen. Det är faktiskt repeatern på 70cm i Borgholm som används. Detta möjliggör en eventuell framtida anslutning av ytterligare repeatrar och/eller crossbandsreläer.

Nedladdning (som orientering).

• Lathund för handhavande av repeatrarna på Öland.
• Ölands Repeatrar (bildspel som pdf).

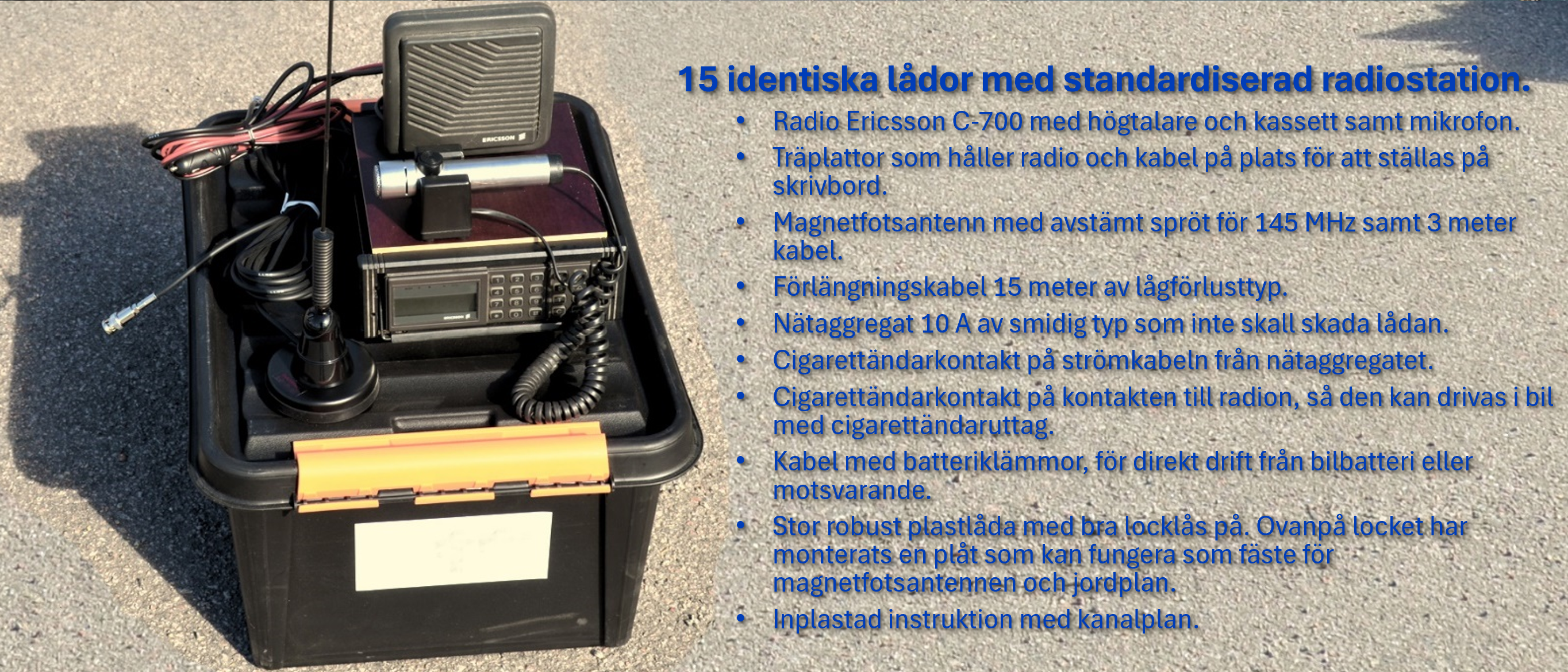

Standardiserade radiolådor.

Vi har 15 exakt likadana lådor med samma innehåll. Där finns förstås även utskrifter av dessa instruktioner.

Radiostation Ericsson C700.

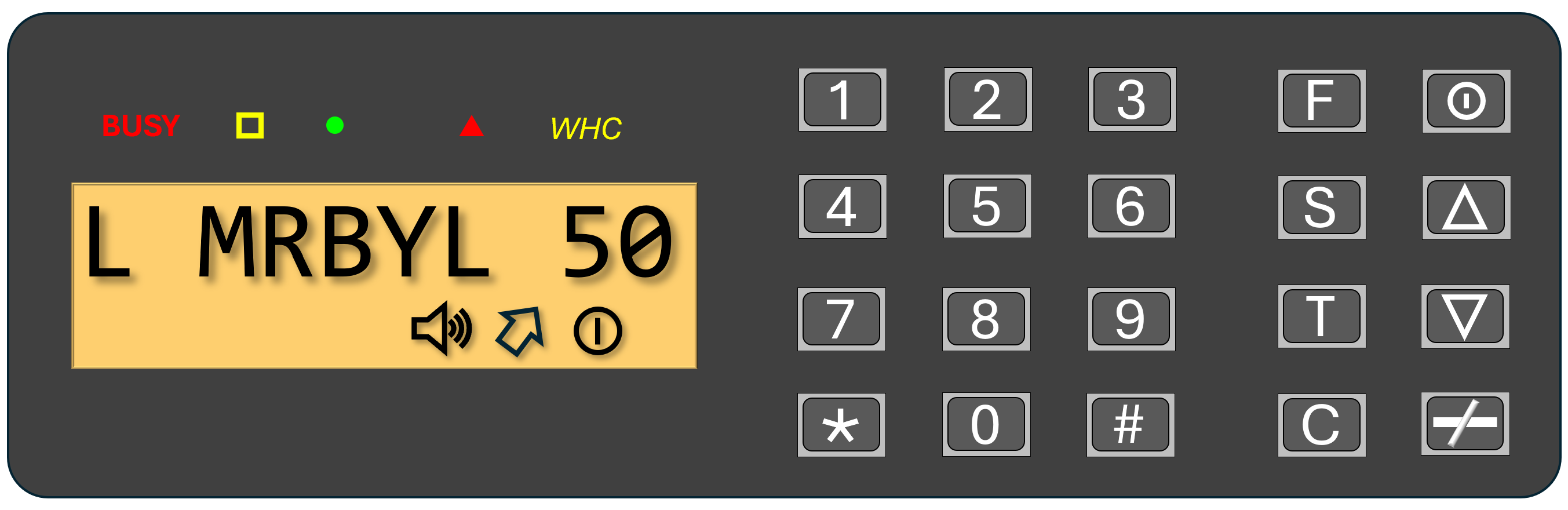

Knappologi.

Ny kanalplan.

Radiostationerna har en ny kanalplan som, förutom samtliga repeaterkanaler, nu även innehåller så gott som alla simplexkanaler på 2m. Förändringarna i kanalplanen berör dock inte repleaterkanalerna, som alltså finns på samma kanalplatser som tidigare.

Utöver 2m-bandet, finns även kanalerna i det maritima VHF-bandet. Dessa får isf endast användas i någon form av nödsituation.

Eventuell användning av 5-tons selektiv (för kännedom).

I en händelse av att någon operatör behöver ta en sovpaus, under långdragna insatser, kan det eventuellt finnas behov av att använda radiostationens inbyggda möjlighet att anropa andra stationer selektivt. Ett selektivanrop som riktas till en specifik radiolåda, kommer att avge en ljudsignal som garanterat väcker operatören, samt öppnar radion för trafik. Det finns även möjlighet att skicka ut ett anrop som öppnar upp samtliga stationer, dock utan ljudsignal.

Handhavandet är mycket enkelt. Man slår helt enkelt numret till den man söker och avslutar med fyrkant (#). Med ett enkelt knapptryck, kan man ställa om mellan bärvågspassning (C) och selektiv passning (S). S-knappen kan också användas som ”mute”-funktion.

Nedladdning.

• Instruktion för användning av radiostation Ericsson C700.
• Kanalplan för C700 (grupperad).
• Instruktion för användning av CCIR på Ericsson C700 (överkurs).

Sambandsmetodik.

Avsändaren (myndighetspersonen) behöver ett kvitto på att Ölands Radioamatörer tagit emot meddelandet för vidarebefordran. Operatören sätter på ett tidsnummer, som är meddelandets id-nummer. Inom SK7RN använder vi lokal tid.

Operatören signerar meddelandet, innan avsändaren får ett ex som kvitto.

Operatören sänder meddelandet till destinationens operatör. Fälten skall sändas i den ordning som de förekommer i blanketten (se exempel nedan).

På mottagarsidan tar operatören emot meddelandet, direkt på en tom blankett, och kvitterar till avsändarens operatör med angivande av anropssignaler och tidsnummer. Bägge noterar ett klockslag i rutan sänt/mottaget.

Operatören söker upp mottagaren och ber denne kvittera med klockslag och signatur.

Operatören river av originalet och överlämnar till mottagaren, och behåller kopian som kvittens på att meddelandet är levererat.

Meddelandeblankett.

Användningen av den standardiserade meddelandeblanketten utgör stommen i vår sambandsmetodik.

Den innehåller de olika fält som avsändaren fyller i och som telefoneras till mottagaren.

Här finns även de rutor för kvittens som behövs för att erhålla spårbarhet.

Procedurer.

Sändarsidan

1. Avsändaren fyller själv i: Till, Avsändare, Mottagare (om relevant), Meddelande.
2. Operatören fyller i Från och Operatör.
3. Fältet Egen plats kan lämnas tomt, eftersom det är identiskt med Från.
4. Operatören fyller i: Tidsnummer (lokal tid), Kvitterat (klockslag och signatur).
5. Operatören river av ett ex och överlämnar till avsändaren som kvitto.
6. Operatören sänder meddelandet till mottagaren.
7. Operatören fyller i: Sänt/Mottaget (klockslag). Stryk över den rubrik som ej avses.

Mottagarsidan

1. Operatören fyller i Operatör.
2. Operatören tar emot och fyller i (i förekommande fall): Från (plats), Till (plats), Avsändare, Mottagare, Tidsnummer, Meddelande.
3. Fältet Egen plats kan lämnas tomt, om det är identiskt med Till (plats).
4. Operatören kvitterar meddelandet med angivande av tidsnummer.
5. Operatören fyller i: Sänt/Mottaget (klockslag). Stryk över den rubrik som ej avses.
6. Operatören söker upp mottagaren.
7. Mottagaren fyller i: Kvitterat (klockslag och signatur).
8. Operatören överlämnar originalet till mottagaren. Kopian behålls som kvitto på att meddelandet är levererat.

Trafikexempel.

Bara fetstilta rubriker och innehåll sänds. Ej ifyllda rutor hoppas över.

1. SM7MQE från SM7GXQ, kom.
2. SM7MQE, kom.
3. 1 meddelande. Skriv, kom.
4. Kom.
5. Från: Kommunhuset Mörbylånga. Till: Färjestaden. Kom.
6. Kom.
7. Avsändare: Beredskapshandläggaren. Mottagare: FRG. Kom.
8. Kom.
9. Tidsnummer: 1 3 0 0 2 8. Kom.
10. Kom.
11. Meddelande: Orkanvarning utfärdad
    Slut, kom.
12. SM7GXQ från SM7MQE. Jag kvitterar tidsnummer 1 3 0 0 2 8. Kom.
13. Uppfattat. Från SM7GXQ, klart slut.

Den sändande operatören bör pausa med jämna mellanrum och invänta klartecken att fortsätta (”kom”). Ovanstående är exempel på detta.

Punkt i meddelandetext bör ersättas med ”STOP”.

Siffergrupper och förkortningar i meddelandet skall bokstaveras och i förekommande fall kollationeras.

Observera att det alltid är mottagande station som ansvarar för att meddelandet är korrekt mottaget.

Nedladdning.

• Sambandsinstruktion (pdf).
